土壤冻干机如何实现精准控温？解析其制冷系统与搁板温度均匀性设计

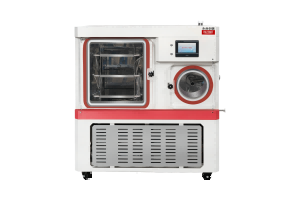

　　在环境监测与土壤科学研究中，土壤冻干机是制备标准样品的核心设备。其核心使命是在极低温度（通常低于-40℃）和高真空环境下，通过“升华”原理去除土壤水分，同时较大程度保留土壤中的挥发性有机物、重金属形态及微生物活性。这一过程对温度的控制要求极为苛刻，不仅需要低温，更要求整个干燥过程中温度的高度均匀性。本文将深入解析土壤冻干机实现精准控温的两大核心系统：制冷系统与搁板温度均匀性设计。

　　一、制冷系统：极速降温与深度锁温的“心脏”

　　其制冷系统如同设备的心脏，它决定了预冻阶段的降温速度、冷阱的捕水能力以及整个系统的低温稳定性。为了满足土壤样品对极低共晶点（部分污染土壤共晶点可达-50℃以下）的需求，现代土壤冻干机普遍采用复叠式制冷系统。

　　1.复叠式制冷原理：

　　单级压缩制冷通常只能达到-40℃左右的低温，这对于处理含水率较高的粘性土壤或含有特殊有机溶剂的土壤样品是远远不够的。复叠式制冷系统通过两级压缩循环，实现了温度的“接力”下降：

　　•高温级循环：采用常规制冷剂（如R404A），负责将中间换热器（或称冷凝蒸发器）的温度降至-30℃至-40℃。

　　•低温级循环：采用低温制冷剂（如R23），利用高温级提供的低温环境作为冷凝条件，进一步将冷阱或搁板的温度推向-80℃甚至更低。

　　这种设计打破了单级压缩的温度壁垒，确保了土壤样品能够被全部冻结成固态冰晶，为后续真空升华奠定坚实基础。

　　2.精准控温策略：

　　制冷系统的精准控温并非简单地“开机降温”。为了应对不同土壤类型（砂土、粘土、淤泥）的不同热负荷，控制系统采用了较好的PID（比例-积分-微分）算法：

　　•PID调节：系统通过温度传感器实时采集冷阱或搁板的温度数据，并与设定值进行比较。PID控制器根据温差的变化率，动态调节压缩机的运行频率或电磁阀的开度，实现温度的“软着陆”，避免温度过冲或波动过大。

　　•模糊控制：部分较好的机型引入模糊逻辑算法，模拟人工操作经验。例如，在降温初期，系统会全力制冷；当接近目标温度时，系统会自动降低制冷功率，实现±1℃甚至更高的控温精度，确保样品不被冻坏或融化。

　　二、搁板温度均匀性设计：

　　如果说制冷系统决定了“能不能冻”，那么搁板的温度均匀性则决定了“冻得好不好”。在干燥阶段，搁板需要提供均匀的热量供给，促使冰晶升华。然而，传统的搁板往往存在边缘温度高、中心温度低的“热岛效应”，导致同一批次土壤样品干燥不均。为了解决这一问题，工程师们在搁板结构上做了精妙的设计。

　　1.硅油循环系统：

　　现代中高端土壤冻干机普遍采用硅油循环系统进行加热与冷却。相较于直接电加热，硅油作为载热介质具有两大优势：

　　•导热均匀：硅油在密闭的搁板内部流道中高速循环，能够像血液一样将热量均匀地带到搁板的每一个角落。通过优化流道设计（如并联流道而非串联），确保进出油口的温差控制在极小范围内（通常≤±1℃）。

　　•冷热一体：硅油系统不仅能加热，还能通过换热器接入制冷系统进行冷却。这使得搁板具备了“预冻”功能，避免了样品从外部冰箱转移至冻干箱时发生的融化风险，特别适合对温度敏感的微生物土壤样品。

　　2.搁板结构与材料：

　　•流道优化设计：搁板内部的流道并非简单的直管，而是经过流体动力学计算的复杂路径。通过在集管中设置导流板或改变流道孔径，工程师确保了每一块搁板、甚至同一块搁板的不同区域，流体流量一致，从而从根本上消除了温差。

　　•高导热材料：搁板通常采用铝合金或特殊不锈钢制造。铝合金具有较高的导热系数，能够迅速将热量从流道传递至整个板面。同时，板面经过阳极氧化处理，提高了辐射率（可达0.9以上），增强了与样品容器之间的辐射传热效率，这对于真空环境下缺乏对流传热的工况至关重要。

　　3.边缘补偿与隔热设计

　　为了克服搁板边缘因散热快导致的低温问题，设备通常会设置边缘补偿加热带或在较上层设置补偿板。此外，干燥箱体外部包裹厚厚的聚氨酯保温层，较大限度地减少外界热量侵入，确保箱内形成一个稳定的低温微环境。

　　三、协同控制：

　　土壤冻干并非简单的降温或升温，而是一个动态平衡的过程。在升华阶段，制冷系统需要维持冷阱处于极低温度（如-70℃）以捕获水蒸气，而搁板系统则需要提供适度的热量（如-20℃）以驱动升华。这两个看似矛盾的系统通过PLC（可编程逻辑控制器）实现了较好的协同：

　　•控制系统实时监测真空度与样品温度，动态调节制冷功率与加热功率，确保升华界面温度始终低于土壤样品的“塌陷温度”（Collapse Temperature），防止土壤结构因局部过热而崩塌。

　　总结

　　土壤冻干机的精准控温是一门融合了热力学、流体力学与自动控制技术的精密科学。通过复叠式制冷系统突破低温极限，再借助硅油循环与优化设计的搁板消除温度梯度，较终通过智能算法实现冷热源的协同控制。正是这些技术的集成，确保了每一份土壤样品都能在“冰与火的考验”中保持其原始的生物与化学特性，为精准的环境监测提供可靠的数据支撑。
